Chapitre 1. Qu'est-ce qu'une remorque extensible?
Chapitre 2. Quels sont les types courants de remorques télescopiques?
Chapitre 3. Comment étendre et fermer une remorque plateau extensible?
Chapitre 6. Composants clés d'une remorque télescopique
6.1 Composants clés d'une remorque télescopique
Chapitre 7: Remorque extensible longitudinale et remorque extensible large

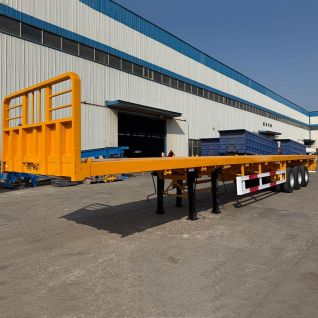

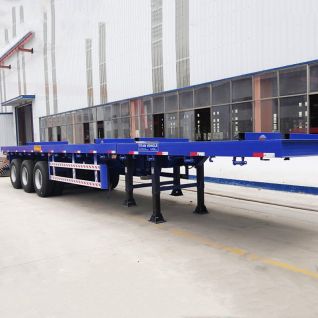

Remorque plateau extensible 48'-80 'à vendre

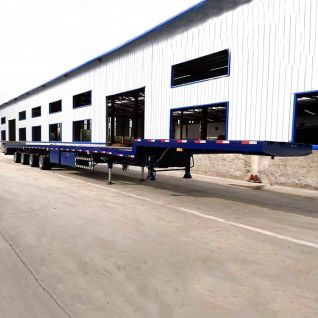

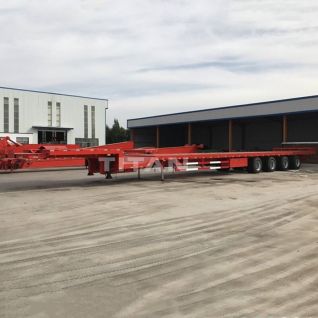

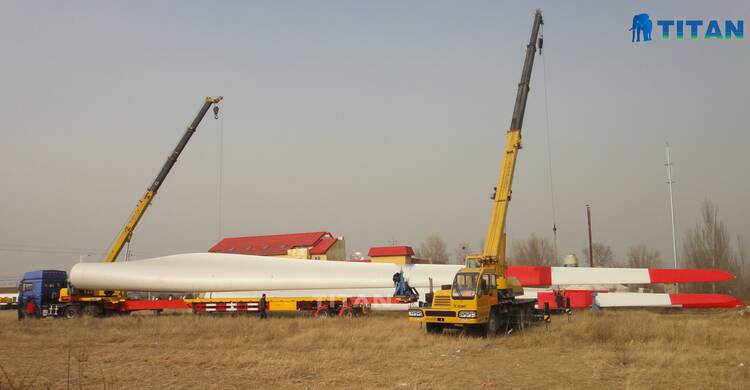

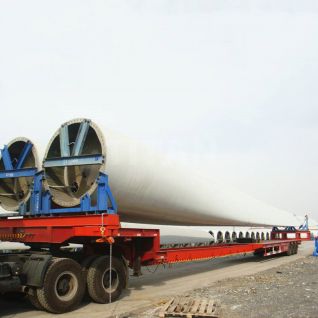

La remorque extensible peut être utilisée pour le transport des pales de vent et de la tour. C'est le type de remorque télescopique dont vous avez besoin, si vous souhaitez manipuler les différents types de charges dans vos opérations.

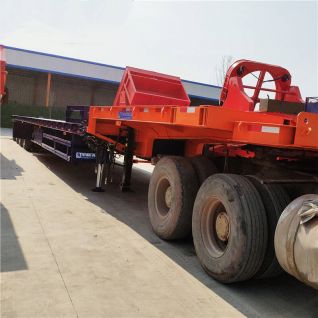

Les remorques surbaissées extensibles ont également plus de nom, telles que les semi-remorques télescopiques, les remorques extensibles pour lame, la remorque à lame télescopique, la remorque à flèche extensible.
Remorque extensible, vous pouvez ajuster librement la longueur de la remorque extensible en fonction de la longueur de la cargaison, afin de répondre aux besoins de transport de différentes marchandises
Avec le développement rapide de l'industrie mondiale du transport, les semi-remorques ont également commencé à se diversifier dans une variété de catégories. Les semi-remorques ordinaires ont des capacités limitées, mais les remorques spéciales ont également des fonctions uniques et de faibles taux d'utilisation.
Par conséquent, les patrons des entreprises de transport ont de plus en plus besoin d'une remorque télescopique extensible ordinaire capable de charger de très longues cargaisons, telles que de longs tuyaux en ciment, des tuyaux en acier, du bois, des pales éoliennes pour la production d'électricité, etc.

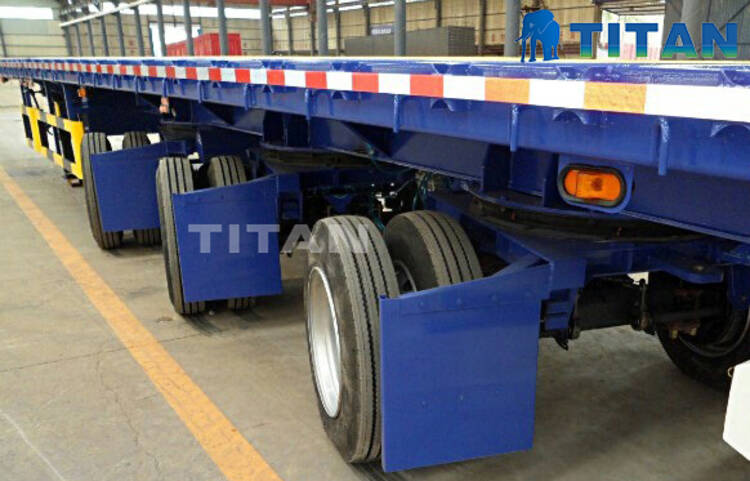

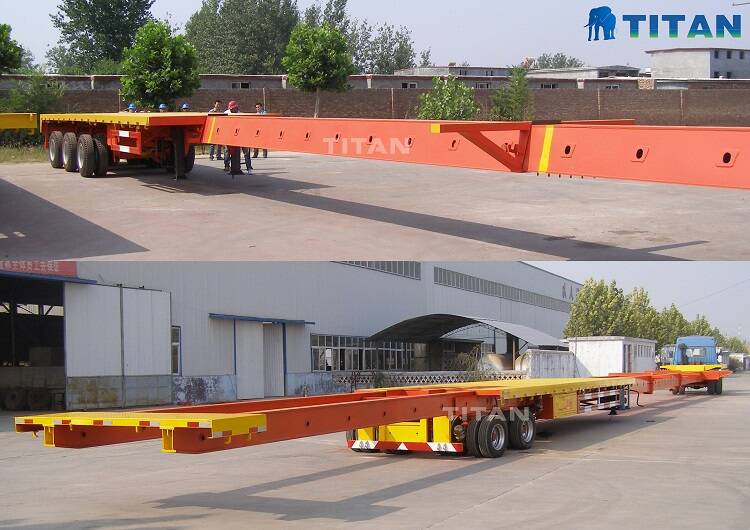

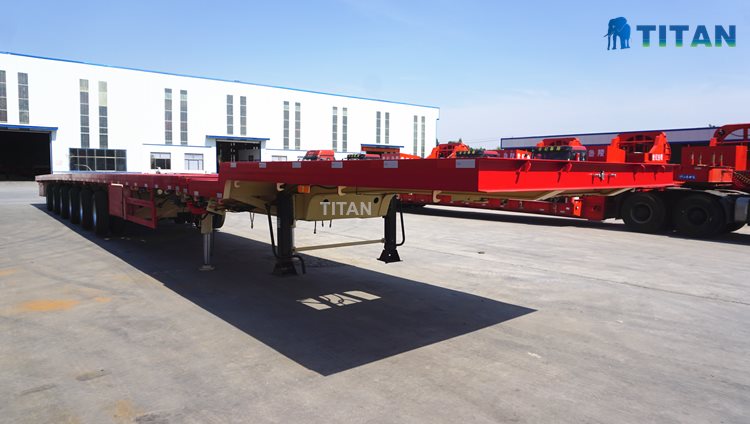

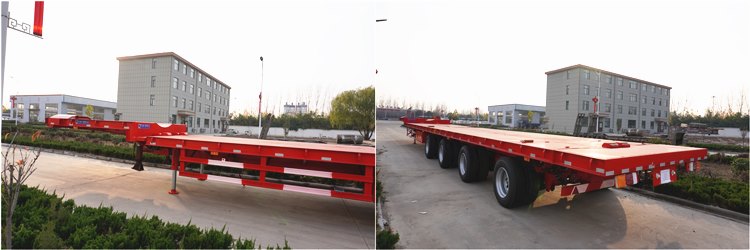

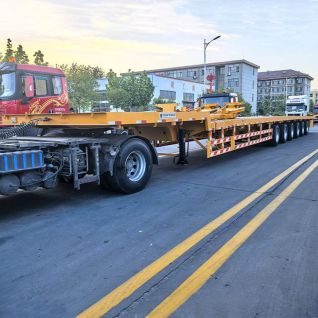

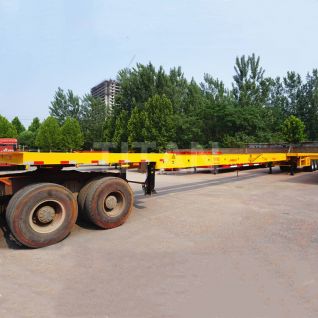

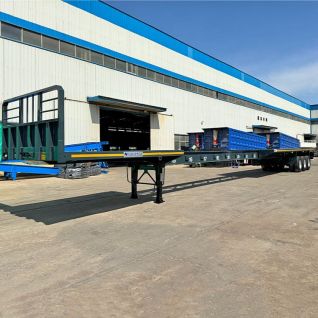

Voici quelques photos de notre remorque plateau extensible:

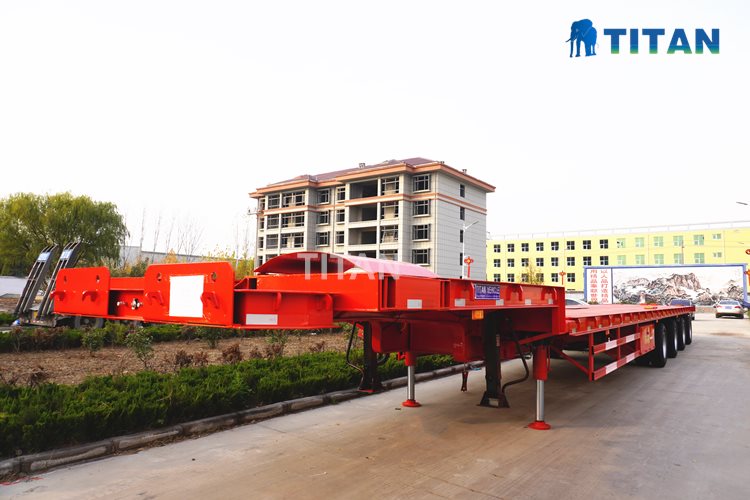

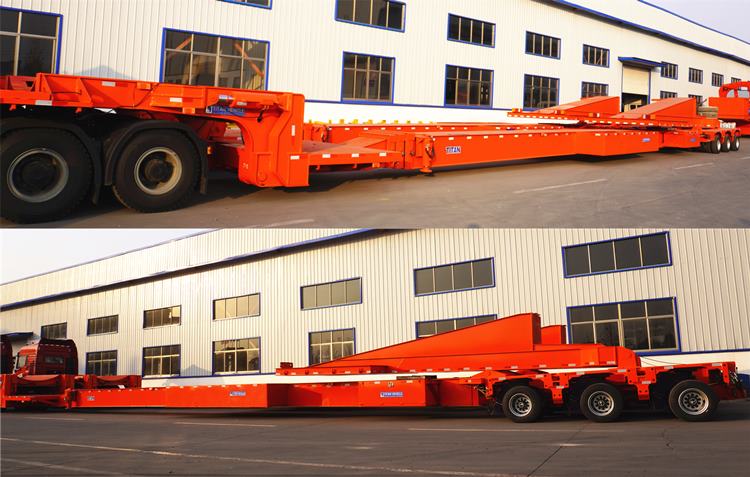

Remorques extensibles télescopiques spécialisées RGN à vendre remorque à plateau extensible
Méthodes courantes de remorque à plateau extensible:
Au milieu, à l'arrière du col de cygne, dans la queue, à l'avant.
Nous pouvons librement changer la conception de la longueur de dessin selon les exigences des clients.
Remorque plate extensible, l'opération de traction et de fermeture d'une remorque plate extensible est très simple. Vous n'avez besoin d'utiliser le tracteur pour avancer ou reculer que lorsque l'essieu arrière est freiné. Une fois la distance de travail atteinte, verrouillez-la avec la goupille de positionnement.
Le tuyau d'air et le fil électrique pour le circuit adoptent la méthode de la poulie de traînée, qui se dilate et se contracte à mesure que le faisceau intérieur se dilate et se contracte. Après avoir atteint la position de travail, il peut être réparé.
Le fait que les roues arrière utilisent des roues directrices est déterminé en fonction de la longueur totale après dessin et des conditions routières requises.
Essieux directeurs télescopiques pour remorques
(1) Avantages des volants et des essieux ordinaires
La structure du volant peut répondre à certains besoins de virage particuliers. La commande hydraulique de la station hydraulique est utilisée pour réaliser la direction des roues arrière.
(2) Inconvénients des volants et des essieux ordinaires
Le coût de la direction de l'essieu est le double du coût d'un essieu ordinaire, ce qui nécessite plus de capital.
La capacité de charge de l'essieu directeur est beaucoup plus petite que celle des essieux ordinaires. Les charges de gros tonnage doivent être changées en mode axe.
Remorque extensible / Remorque télescopique
La remorque télescopique est une plate-forme de transport robuste avec col de cygne, châssis, composants d'essieu, divers systèmes hydrauliques,
Système de freinage, système de direction, unité motrice, équipement électrique, etc. Voici une description détaillée de la manière dont ces pièces s'adaptent au fonctionnement:

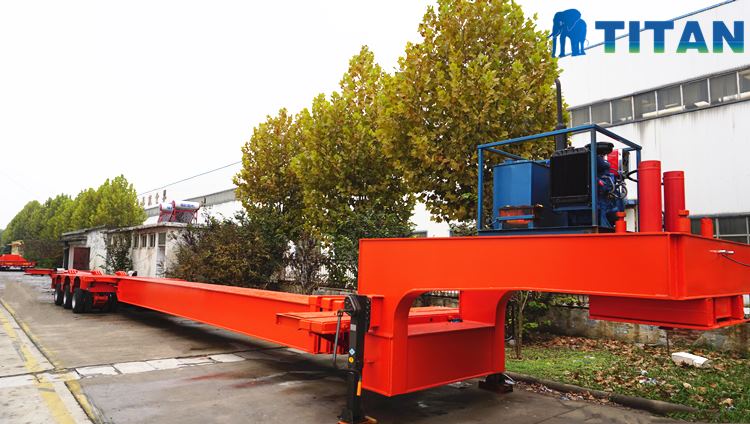

6.1 Fonction col de cygne de la remorque télescopique
La fonction col de cygne de la remorque est un composant hydraulique, qui peut généralement être réglé par l'expansion télescopique du vérin hydraulique.
Le mécanisme de direction qui tire la remorque rétractable est généralement installé dans le col de cygne.
L'assemblage et la connexion du col de cygne sont généralement effectués à travers le plateau tournant, les cales et les goupilles de remorquage et la selle du tracteur.
Lorsque le tracteur tourne, le vérin de direction est poussé et transmis à l'essieu directeur de la remorque par le circuit hydraulique.
6. 2 Châssis de remorque de la remorque télescopique
La structure de châssis de remorque extensible a des poutres principales, des demi-plaques gauche et droite et des dispositifs transversaux.
Il s'agit de la structure principale de la remorque et supporte la charge transportée. Le cadre adopte la catégorie de structure en acier à haute résistance HG785 / B700L / Q690, et la limite d'élasticité est d'au moins 660MPa.
Les demi-plaques à gauche et à droite sont reliées aux poutres principales par des dispositifs transversaux.
Ces demi-plaques peuvent être poussées dans le cylindre pour ajuster la largeur du véhicule et former une extension d'empattement. Le col de cygne hydraulique est installé à la tête du cadre et une échelle hydraulique est installée à l'arrière.
6.3 Système hydraulique de la remorque télescopique
La remorque dispose d'un système hydraulique qui comprend des circuits de commande tels que le levage de suspension, le levage à col de cygne, la direction synchrone, le réglage latéral et les échelles de levage.
Les composants de base d'un système hydraulique sont les blocs de vannes hydrauliques, les joints et les tuyaux. L'ensemble du système est équipé d'une source hydraulique via le groupe motopropulseur. Une soupape de sécurité est également installée dans la boucle.
6.4 Système de freinage de la remorque télescopique
Pour améliorer encore le fonctionnement rapide de la remorque escamotable, un système de freinage est fourni. Cela comprend les freins de service, les systèmes de freinage de voiture à deux lignes et les freins de stationnement.
La ligne électrique et la ligne de commande sont réglées séparément. Les composants les plus importants incluent le connecteur au tracteur,
Diverses spécifications de la soupape de relais d'urgence, du réservoir de stockage de gaz, des doubles chambres de frein et des composants connectés aux pipelines.
6.5 Système électrique de la remorque télescopique
Le système monofilaire 24V constitue le système électrique de la remorque escamotable. En général, le système électrique comprend des lumières, des connecteurs et des fils, et d'autres composants.
La connexion électrique du tracteur sélectionné est le connecteur électrique 24N standard national.
Les composants externes de signalisation et d'éclairage sont généralement équipés de feux de freinage, de feux de position arrière et de feux de position, ainsi que de positions utiles dans cette application.
6.6 Puissance du système de la remorque télescopique
L'unité motrice se compose d'un petit moteur diesel, qui est la principale force motrice. Les autres composants comprennent les réservoirs d'huile hydraulique, les lignes et tuyaux de commande et les pompes hydrauliques. Cette unité fournit une source hydraulique pour le système hydraulique de la remorque.

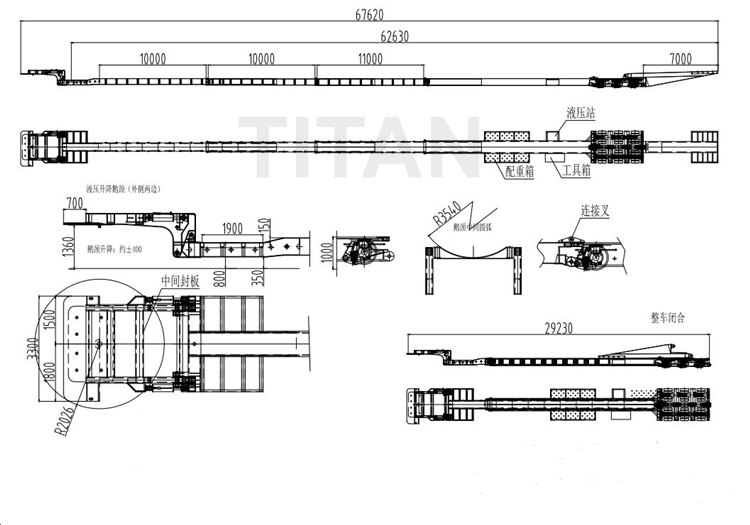

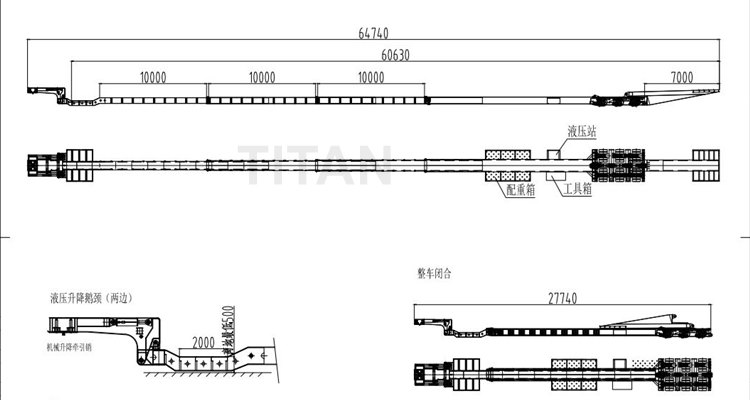

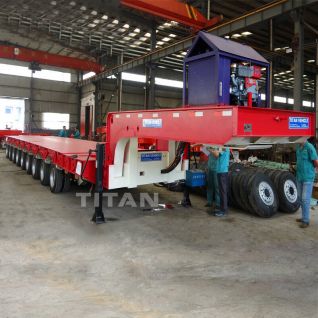

60 meters behind the gooseneck of the three-axis single-girder blade transporter
Le type de remorque allongé permet d'augmenter la largeur de la remorque extensible afin qu'elle puisse supporter une charge beaucoup plus large que la plupart des charges traditionnelles.
Fondamentalement, il s'agit d'une structure de taille variable destinée à être utilisée comme mécanisme de remorque extensible pour fournir de l'espace dans le sens de la largeur pour les charges qui nécessitent de tels ajustements.
Idéalement, la structure de remorque comprend un plancher ayant au moins deux parties et une paroi latérale ayant respectivement deux parties.
La pièce peut être déplacée en tournant manuellement la manivelle ou en utilisant un moteur électrique par le bloc d'alimentation fourni.
Dans ce réglage, il y a une expansion horizontale qui provoque une expansion dans le sens de la largeur, offrant ainsi de la place pour la charge de largeur maximale.
Lorsqu'il est nécessaire de porter une petite charge dans le sens latéral, elle peut être contractée pour fournir un espace au sol pouvant accueillir une charge donnée.
Les caractéristiques de manoeuvrabilité sont comparables à celles d'un appareil de levage de rampe qui peut être ajusté pour soulever parfaitement une charge donnée du sol.
Une fois chargée sur la remorque extensible, elle peut être remorquée à l'emplacement souhaité avec un tracteur.
Ces remorques extensibles prennent différentes formes. Un mécanisme de remorque est prévu pour s'accoupler à une rampe de remorque pivotante pour fournir une assistance pendant l'abaissement et l'élévation manuels de la rampe.
Afin de s'adapter à différentes bases de charge, un positionnement latéral des pentes peut être rendu possible.
Avec cette possibilité, vous pouvez effectuer les ajustements les plus appropriés pour vous assurer que votre cargaison est placée en toute sécurité sur la remorque sans craindre de tomber pendant le transport.
En règle générale, la remorque extensible permet aux utilisateurs de choisir de nombreuses options pour améliorer la sécurité de leurs opérations par rapport à un châssis fixe entièrement utilisé.
En raison des exigences en constante évolution de la cargaison en termes de taille, en particulier en longueur et en largeur, la nécessité de construire des solutions durables a conduit à la fabrication de remorques évolutives.
Plutôt que d'acheter un véhicule pleine puissance pour transporter différentes charges de différentes longueurs, une remorque extensible tractée par un tracteur peut aider à réduire le coût d'achat de nombreux véhicules pour s'adapter à différentes situations.
Avec une remorque extensible, vous pouvez maintenant ajuster la plate-forme pour accueillir différentes longueurs de cargaison et utiliser le tracteur pour les transporter confortablement.
La remorque peut être étendue dans le sens longitudinal ou dans le sens de la largeur pour obtenir deux aspects différents ou presque identiques d'expansion (verticale) et d'expansion (horizontale).
Selon vos besoins et le type de marchandises à transporter, vous pouvez choisir l'un des deux types pour répondre à différentes longueurs ou largeurs de marchandises.
Cela permet de garantir une solution de transport efficace sans avoir à acheter différentes remorques pour différentes tailles de cargaison, ce qui peut être une affaire coûteuse.
7.1 Remorque extensible longitudinale
L'extensibilité longitudinale est généralement utilisée pour transporter de très longues cargaisons, telles que le pont entre les réservoirs de carburant, les pales d'éoliennes et d'autres cargaisons similaires.
Afin de résister à ces charges, la remorque doit allonger sa longueur. Lorsqu'il ne supporte aucune charge, il doit être ajusté à une longueur plus courte. Cependant, son application et son utilisation doivent être basées sur les réglementations locales et la sécurité de conduite.
7.2 Remorque extensible large
Les remorques extensibles larges sont généralement utilisées pour supporter des charges latérales plus importantes. Les remorques sont généralement étendues horizontalement pour faire de la place pour de telles charges.
Lorsqu'il n'est sous aucune charge, il doit être ajusté à une largeur plus courte conformément aux lois et réglementations locales en matière de sécurité de conduite.
Afin de répondre aux besoins du transport à grande échelle et du transport de marchandises à grande échelle sur la route, la largeur du châssis de la remorque a été ajustée pour entreprendre ces travaux.
deux. Configuration de base de la remorque extensible longitudinalement
La configuration de remorque rétractable conventionnelle a un châssis fixe et un châssis supplémentaire qui peut être connecté au châssis fixe.
Le deuxième cadre est en contact glissant avec le cadre fixe pour fournir l'extension longitudinale requise.
Cela signifie que pour allonger ou raccourcir l'équipement de la remorque, le châssis libre peut être déplacé par rapport au châssis fixe.
Le châssis mobile est généralement situé à l'arrière de la remorque remorquée. Cette remorque librement déplaçable se compose d'un ensemble de roues et d'essieux solidement fixés dessus.
